กระบวนการดึงสายดึงเหล็กด้วยเครื่องเป่าลมร้อน 30-180m / Min

Push Pull Pickling Line ด้วยเครื่องเป่าลมร้อน (คุ้มค่าคุณภาพสูง)

ข้อกำหนดทางเทคนิค

1.ผลิตภัณฑ์และความจุ

1)ข้อมูลจำเพาะของผลิตภัณฑ์

วัสดุ: เหล็กกล้าคาร์บอนต่ำและเหล็กกล้าคาร์บอนกลาง
หมายเลขเหล็ก: SPCC, SPCD, SPCE, SS400, Q195, Q215 และ Q235 เป็นต้น

เหล็กที่ได้รับมอบอำนาจ: Q215
เส้นผ่านศูนย์กลางภายในของคอยล์: D=Φ610mm
เส้นผ่านศูนย์กลางภายนอกของคอยล์: D=Φ1100~Φ2050mm
ความกว้างแถบ: 1000~1500 mm
ความหนาของแถบ: 1.2 ~ 3.0mm
แม็กซ์น้ำหนักคอยล์: 25MT
สมบัติทางกล: σs≤360N/mm2
ข้อกำหนดด้านคุณภาพ: ตามข้อกำหนดมาตรฐานของจีนในปัจจุบัน
1.2.กำลังการผลิต: 350.000 ตัน
1.2.1.พารามิเตอร์เส้น
ความยาวรวมของเส้น: L≈100m
แม็กซ์ความเร็วเชิงเส้น (อุปกรณ์/ การประมวลผล) : 110 ม. /100 ม./นาที
ความเร็วเกลียว: V=15m/min
สเปคของสายดอง
2.1.บทนำทั่วไป

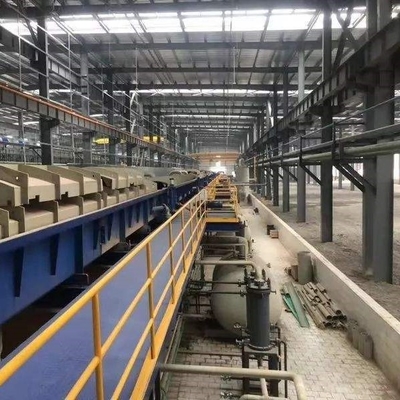

สายการดองนี้เป็นแบบดึงดันและใช้เทคโนโลยีการดองแบบไหลเชี่ยวของถังน้ำตื้นขั้นสูงไลน์การผลิตมีความสมบูรณ์และเชื่อถือได้ และได้รับการพิสูจน์โดยวิธีปฏิบัติในการผลิต
.
อุปกรณ์ของสายงานยกเว้นล้อจ่ายผลตอบแทนและรอกปรับความตึงจะใช้การจัดเรียงทางอากาศระดับการวิ่งของแถบเหล็กคือ +2500การคลายเกลียว การดอง และการขดจะเสร็จสิ้นทางออนไลน์โดยสมบูรณ์ มีการทำงานที่สะดวก ข้อผิดพลาดน้อยกว่า การทำงานที่มีประสิทธิภาพสูง และคุณสมบัติอื่นๆสามารถตอบสนองผู้ใช้ด้วยการผลิตที่มั่นคงและการทำงานระยะยาว
2.1.1 กระบวนการดอง
ตารางรับคอยล์→รถโหลดคอยล์→อุปกรณ์กดม้วนและอุปกรณ์เปิดคอยล์→อุปกรณ์จัดกึ่งกลางด้านข้าง 1 # →ตัวปรับระดับยืด 9 ม้วน→แรงเฉือนไฮดรอลิก→แรงเฉือนมุม→ถังดอง (ม้วนบีบ) →ถังทำความสะอาด (ม้วนบีบ) → เครื่องเป่าลมร้อน→อุปกรณ์จัดกึ่งกลางด้านข้าง 2 # →ม้วนหยิก 1 # →การแกว่งที่สามารถเคลื่อนย้ายได้→อุปกรณ์จัดกึ่งกลางด้านข้าง 3 # →ม้วนหยิก 2 # →แผ่นเฉือน→→ม้วนบังเหียนชนิด 3 ม้วน→หมุนม้วนสำหรับเคลือบน้ำมัน→ความตึงเครียด รีล→รถขนถ่ายม้วน
2.1.2.พารามิเตอร์ประสิทธิภาพหลักของสาย
2.1.2.1.
ความเร็วสาย: 110m/นาที (สูงสุด)
ความเร็วในการประมวลผล: 100m/min (สูงสุด)
ความเร็วเกลียว: 15m/min
2.1.2.2.ถังดอง
ปริมาณส่วน: n=4 ชั้นดอง
ความยาวถังแต่ละส่วน: 12.50m


รถขนถ่าย (ขนถ่าย) ใช้สำหรับขนย้ายขดลวดเหล็กไปยังดรัมม้วนของรีลจ่ายหรือขนส่งขดลวดเหล็กไปยังอุปกรณ์พิเศษเพื่อจัดเก็บชั่วคราวจากดรัมม้วนของรีลจ่าย

รถขนถ่าย (ขนถ่าย) ประกอบด้วยอานคงที่และรถเคลื่อนที่ตามขวางในแนวนอนพร้อมอานยกแนวตั้งและล้ม
ประสิทธิภาพของอุปกรณ์:
แม็กซ์โหลดน้ำหนัก: 25MT
เส้นผ่านศูนย์กลางภายนอกของขดลวดเหล็ก: Φ1000-Φ2000mm
ความสูงของอานในการยกและล้ม: 1000mm
จำนวนอานคงที่: 2 คู่หรือ 3

2.2.1.2.รีลผลตอบแทน

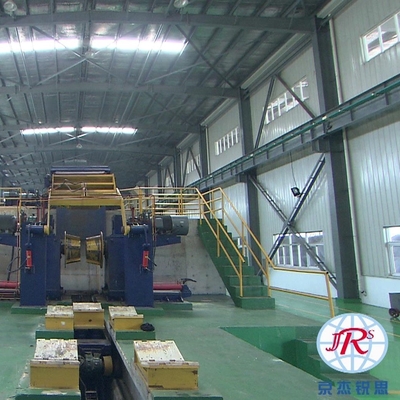

ม้วนจ่ายผลตอบแทนใช้สำหรับการคลายขดลวดเหล็กลงในแถบและให้ความตึงเครียดที่เหมาะสมกับแถบเหล็ก
รีลผลตอบแทนเป็นรีลจ่ายผลตอบแทนแบบคานเท้าแขนแบบยืดหยุ่นไฮดรอลิกพร้อมตัวรองรับเสริมและส่วนใหญ่ประกอบด้วยรีลผลตอบแทนกลไกการเคลื่อนที่ตามขวางและส่วนรองรับ ฯลฯ
ประสิทธิภาพของอุปกรณ์
ความยาวที่มีประสิทธิภาพของดรัมม้วน: L=1750mm
เส้นผ่านศูนย์กลางของดรัมม้วน: D=Φ610mm
ระยะชักที่ยืดหยุ่น: ΔD=40mm
ความตึงเครียดผลตอบแทน (สูงสุด): 20KN

2.2.1.3.อุปกรณ์กดม้วนและอุปกรณ์เปิด
อุปกรณ์เปิดใช้สำหรับดึงส่วนหัวของขดลวดเหล็กและเคลื่อนย้ายหัวแถบไปยังขั้นตอนถัดไป
อุปกรณ์เปิดประกอบด้วยโครงแบบเคลื่อนย้ายได้โดยมีลูกกลิ้งกดที่ขับเคลื่อนด้วยมอเตอร์น้ำมันและจานพลั่วที่ยืดหยุ่นและไม่สั่นคลอน

2.2.1.4.อุปกรณ์จัดกึ่งกลางด้านข้าง
อุปกรณ์จัดแนวแกนด้านข้างใช้สำหรับบังคับทิศทางและควบคุมตำแหน่งเหล็กเส้นที่วิ่ง
อุปกรณ์จัดแนวแกนด้านข้างประกอบด้วยขาตั้งม้วนแนวตั้งและอุปกรณ์ปรับระยะห่างม้วนแนวตั้ง
ประสิทธิภาพของอุปกรณ์
ม้วนแนวตั้ง: Φ150×150mm
ช่องว่าง: 750 mm

2.2.1.5.เครื่องปรับระดับยืดผม 9 ม้วน
ตัวปรับระดับการยืดผมใช้เป็นหลักในการยืดส่วนหัวของแถบเหล็กเพื่อให้การรักษาส่วนหัวของแถบเหล็กและเกลียวทำได้ง่าย ม้วนหนีบของตัวปรับระดับการยืดจะส่งส่วนหัวของแถบไปยังตัวปรับระดับการยืดผม

.
