รายละเอียดสินค้า:
|
| ความจุ: | 600,000~750,000 ตันต่อปี | วัตถุดิบ: | เหล็กกล้าโครงสร้างคาร์บอนรีดร้อน เหล็กกล้าโครงสร้างคาร์บอนคุณภาพสูงและขดลวดเหล็กอัลลอยด์ต่ำ เหล็กกล้ |
|---|---|---|---|
| ความหนาของแถบเหล็ก: | 1.5~6.0mm | ความกว้างของแถบเหล็ก: | 700~1,350mm |
| ความเร็วในการประมวลผล: | 30~180เมตร/นาที | น้ำหนักคอยล์: | Max.25tons |
| เทคโนโลยี: | การดองกรดอย่างต่อเนื่อง | พลังงาน: | น้ำ ไฟฟ้า ไอน้ำ |
| ชื่อ: | 600mm ~ 1350mm นวัตกรรมการดองแบบต่อเนื่องพร้อมรีลจ่าย, | ||
| แสงสูง: | สายการดองแบบต่อเนื่องที่เป็นนวัตกรรมใหม่,สายการดองแบบต่อเนื่อง 600 มม.,สาย cpl 600 มม |
||

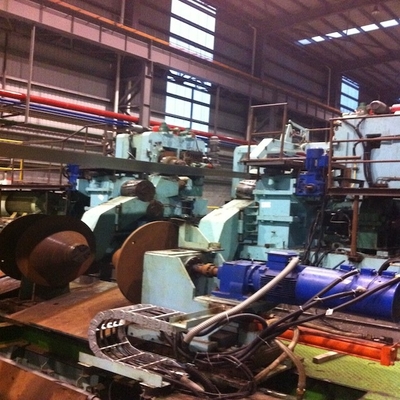

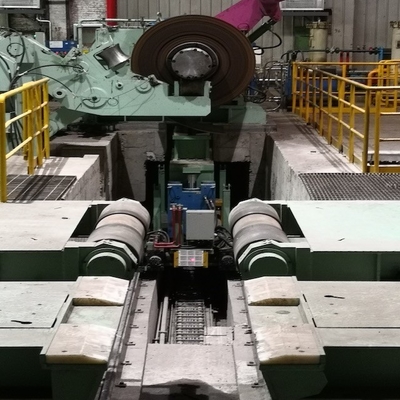

600mm ~ 1350mm นวัตกรรมสายดองอย่างต่อเนื่อง
พร้อมรีลจ่าย, บังเหียนม้วน, ม้วนหยิก
สายการดองกรดแบบต่อเนื่องพร้อมลูกกลิ้งนำแนวตั้ง, ม้วนบังเหียน, ม้วนหยิก, ม้วนจ่าย
สำหรับสายการดองกรดแบบต่อเนื่อง ส่วนหัวและส่วนหลังของขดลวดสองอันที่ต่างกันจะต้องเชื่อมเข้าด้วยกัน
ทั้งทางเข้าและทางออกของส่วนกระบวนการติดตั้งตัวสะสมเพื่อรับประกันการทำงานต่อเนื่อง
โดยทั่วไปเมื่อกำลังการผลิตต่อปีเกิน 700,000 ตัน จะมีการใช้สายการหยิบแบบต่อเนื่อง
ในบรรทัดต่อเนื่อง ส่วนกระบวนการทำงานด้วยความเร็วคงที่การติดตั้งดังกล่าวมีความคุ้มค่าเนื่องจากความเรียบง่ายของการออกแบบตัวสะสม
กระบวนการไหล
อุปกรณ์หลักตามการไหลของกระบวนการมีดังนี้:
โหลดด้วยตนเอง → ลื่นไถลเข้า → รถเข็นโหลดคอยล์ I# &II# →
จ่ายรีล I#&II# → มีดโกนแยกกาก I# &II# →
เครื่องหนีบหนีบหนีบ 5 ลูกกลิ้ง I# &II# → เครื่องหนีบแนวขวางI#&II# →
ลูกกลิ้งนำแนวตั้ง → ช่างเชื่อม → เครื่องตัดเสี้ยว →
ม้วนหยิก → ตัวสะสมทางเข้า → ตัวแบ่งมาตราส่วน →
ม้วนบังเหียนตึง → ลูกกลิ้งนำแนวตั้ง → รางดองกรด →
รางซักผ้า → อุปกรณ์เป่าขอบ → ลูกกลิ้งนำแนวตั้ง →
เครื่องเป่าลมร้อน → ม้วนบังเหียนปรับความตึง → ตัวสะสมทางออก→
ม้วนบังเหียนตึง → เครื่องตัดตามขวาง → ม้วนหนีบออก → รีคอยล์เลอร์ (EPC) →
รถเข็นขนถ่ายม้วน → ลื่นไถลออก → ขนถ่ายด้วยตนเอง
โหลดด้วยตนเอง → ลื่นไถลเข้า → รถเข็นโหลดคอยล์I# &II# → จ่ายรีลI# &II#
→ที่ขูดลอกคราบI# &II# →ที่หนีบผมหยิก 5 ลูกกลิ้งI# &II#
→เครื่องตัดตามขวางI# &II# →ลูกกลิ้งนำแนวตั้ง →เครื่องเชื่อม →เครื่องตัดเสี้ยว
→หยิกม้วน →ตัวสะสมทางเข้า →ตัวแบ่งมาตราส่วน →ม้วนบังเหียนตึง
→ลูกกลิ้งนำแนวตั้ง →รางดองกรด →รางล้าง
→อุปกรณ์เป่าขอบ →ลูกกลิ้งนำแนวตั้ง →เครื่องเป่าลมร้อน
→ม้วนบังเหียนตึง →ตัวสะสมทางออก →ม้วนบังเหียนตึง
→เครื่องตัดตามขวาง →ออกจากม้วนหยิก →recoiler (EPC) →
รถเข็นขนถ่ายม้วน → ลื่นไถลออก → ขนถ่ายด้วยตนเอง
|
|
|---|---|
|
|
|
|
|
|
|
|
| บริษัทซัพพลายเออร์ | JJRS |
| กำลังการผลิต | 400,000 ~600,000ตัน/ปี |
| ช่วงความหนาของแผ่นแปรรูป | 1.5~6.0mm |
| ช่วงความกว้างของแผ่นแปรรูป | 600~1350mm |
| ความเร็วสาย | 100~120 เมตร/นาที (250 เมตร/นาที) |
| ช่วงน้ำหนักลูกกลิ้ง | ขั้นต่ำ 10 ตัน - สูงสุด 30 ตัน |
| กรด | ไฮโดรคลอริก (HCI) |
