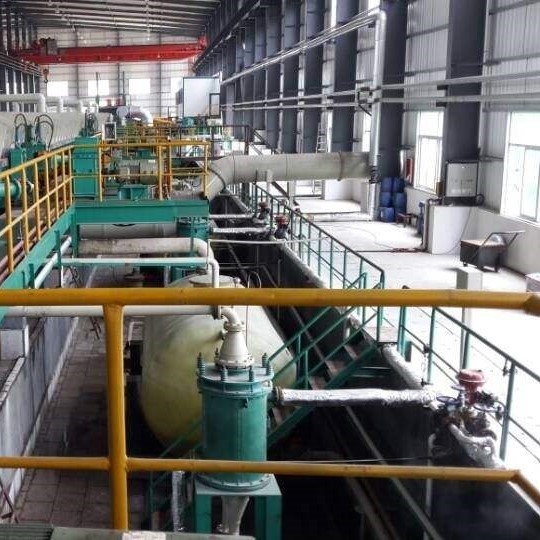

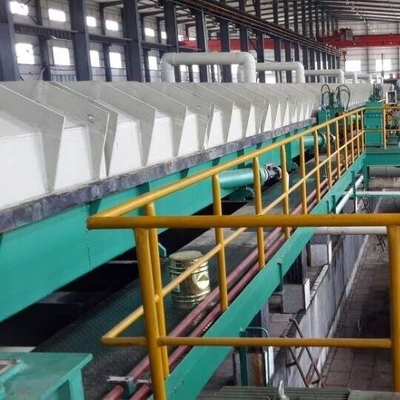

กดดึงสายการผลิตกรดดอง 50000Ton

500000Ton Push-pull สายการผลิตกรดดอง / Push-pull type

โครงสร้างนี้สามารถหลีกเลี่ยงที่บุด้วยนีโอพรีนไม่ให้แตกหักเมื่อเปลี่ยนหินแกรนิตระหว่างแต่ละส่วนของถังจะมีห้องรีดกรดและห้องแยกของเหลวที่เป็นกรด ด้านล่างของที่ดินที่มีหินแกรนิตเรียงรายอยู่ในแนวราบเดียวกันกับม้วนยางบีบด้านล่างบนแท่นวิ่งขดมีหินแกรนิตหนึ่งแผ่นม้วนบีบถูกขับเคลื่อนโดยการแปลงความถี่ และในระหว่างกระบวนการเกลียว สถานะตำแหน่งปลายคอยล์สามารถตรวจจับได้ผ่านการแปรผันของสกุลเงินของมอเตอร์ ซึ่งจะช่วยหลีกเลี่ยงไม่ให้ขดลวดทินเนอร์ทับซ้อนกันภายในถังกรดในถังกรดแต่ละถังมีการตั้งค่าระบบทำความร้อนแบบหมุนเวียนของเหลวที่เป็นกรด ระบบจะใช้ตัวแลกเปลี่ยนความร้อนกราไฟท์แนวตั้ง ด้านบนของขดลวดมีฝาครอบ PPHในเวลาเดียวกัน ของเหลวที่เป็นกรดจะต้องเคลื่อนที่อย่างรวดเร็วในรูปแบบความปั่นป่วนภายใต้การทำงานของโครงสร้างผนังถัง ดังนั้นความเร็วในการดองกรดจะเพิ่มขึ้นกรดใหม่จะถูกเติมอย่างต่อเนื่องในปริมาตรคงที่จากถังหมุนเวียนของเหลวที่เป็นกรด 5# ในขณะเดียวกันก็ค่อยๆเติมลงในถัง 3#, 2#, 1# ตามลำดับผ่านระบบควบคุมระดับของเหลวของถังหมุนเวียนของเหลวที่เป็นกรด สุดท้ายจะถูกส่งไปยังถังเก็บของเหลวที่เป็นกรดเสีย รถถังจากถัง 1#

เนื่องจากการแยกแบบสัมพัทธ์ระหว่างถังของเหลวที่เป็นกรดแต่ละถังและการหมุนวนที่เป็นอิสระ ความแตกต่างของความเข้มข้นของกรดของแต่ละถังสามารถควบคุมได้อย่างมีประสิทธิภาพส่วนการล้างล่วงหน้าจะล้างคอยล์อย่างอิสระ ในส่วนการฉีดพ่นน้ำ จะต้องฉีดน้ำกลั่นเป็นวงกลมเป็นวงกลม เติมน้ำสะอาดจากถังล้างระดับที่ 5น้ำที่ล้างในกล่องเก็บน้ำที่ด้านล่างของถังล้างจะต้องไหลไปที่ระดับที่ 1 จากระดับที่ 5 จากนั้นจึงระบายลงสู่ถังเก็บน้ำชะล้างจากพอร์ตน้ำล้นระดับที่ 2ถังดองกรดและถังน้ำล้างทั้งหมดถูกควบคุมโดยแรงดันลบ

ละอองกรดจะถูกรวบรวมจากส่วนกลางและส่งไปยังหอล้างละอองกรดผ่านท่อร่วมไอเสียที่ทางเข้าและทางออกของแต่ละส่วนหลังจากล้างด้วยสเปรย์ทำความเย็นแล้ว ท่อไอเสียของโรงงานก็จะถูกระบายออกการปล่อยไอเสียอยู่ที่ประมาณ 22000 ลบ.ม./ชม. ซึ่งมีไฮโดรเจนคลอไรด์น้อยกว่า 20 มก./ลบ.ม.ขดลวดถูกทำให้แห้งด้วยเครื่องเป่าลมร้อนและเครื่องทำความร้อนด้วยลมร้อนโดยใช้เครื่องแลกเปลี่ยนความร้อนแบบไอการตัดเล็มขดลวดทำได้โดยเครื่องตัดแบบวงกลมแบบคานยื่น โดย CPC หยิกหนึ่งตำแหน่งถูกตั้งค่าไว้ที่ทางเข้าของแรงเฉือนแบบวงกลมเพื่อควบคุมการจัดกึ่งกลางระหว่างการตัดเล็ม และการตัดตัดแต่งของเสียจะถูกขดให้เป็นลูกตัดแต่งของเสียโดยผู้คอยล์เสีย

สำรองตัวเติมน้ำมันด้วยไฟฟ้าสถิตก่อนม้วนแถบเพื่อป้องกันไม่ให้แถบเกิดสนิมและเพิ่มเวลาในการจัดเก็บของแถบตัวม้วนเป็นคอยล์แบบปรับความตึงแบบคานยก ตัวปรับความตึงของขดลวดถูกตั้งค่าผ่านตัวปรับความตึงแบบ 3 ม้วนแบบขับเคลื่อน และ EPC ถูกตั้งค่าให้ควบคุมการขดการตัดแต่งสำหรับขอบที่สม่ำเสมอในส่วนทางออกของการขนถ่ายรถที่ขับเคลื่อนด้วยไฮดรอลิกจะต้องขนคอยล์ไปที่โต๊ะขนถ่ายระบบควบคุมไฟฟ้าประกอบด้วยระบบจำหน่ายไฟฟ้า, อุปกรณ์ส่งกำลังมอเตอร์แปลงความถี่ ac, หน่วยควบคุมมอเตอร์แปลงความถี่ ac, ระบบควบคุมการทำงานของ PLC, แพลตฟอร์มการทำงานทั่วไป, แพลตฟอร์มการทำงานส่วนบุคคล และระบบตรวจสอบอุตสาหกรรมที่คลายเกลียวการควบคุมการทำงานของระบบเสร็จสิ้นโดยตัวควบคุมแบบตั้งโปรแกรมได้ของ PLC ระบบปฏิบัติการยังรวมฟังก์ชันการควบคุมลูกโซ่จากระบบกระบวนการเสริมของหน่วยดองกรดด้วย
