สายการดองแบบต่อเนื่องอัตโนมัติ 2.0 มม. 4.0 มม. 700 มม. 1350 มม.

JJRS สายการดองแบบต่อเนื่อง 2.0~4.0mm 700~1350mm

ด้วยม้วนพิงค์โรล เป็นต้น

ความครอบคลุมทางธุรกิจ:
สายดองกรด, หน่วยสร้างกรดใหม่, สายรีดเย็น, สายชุบสังกะสีแบบจุ่มร้อน, สายอลูมิไนซ์แบบจุ่มร้อน, สายเคลือบสี, สายหดตัว, สายขจัดไขมัน, สายหลอม, สายรีดร้อน, สายปรับระดับความตึง, สายตัด, สายตัดขวาง , สายการผลิตสังกะสีด้วยไฟฟ้า , สายชุบสังกะสีชิ้นส่วนโครงสร้าง , เตาอุโมงค์ , และระบบควบคุมอัตโนมัติ เป็นต้น

นโยบายคุณภาพ:
ความเป็นผู้นำทางเทคโนโลยี
การพัฒนาที่ยั่งยืน
สามัคคีก้าวหน้า
ความพึงพอใจของลูกค้า

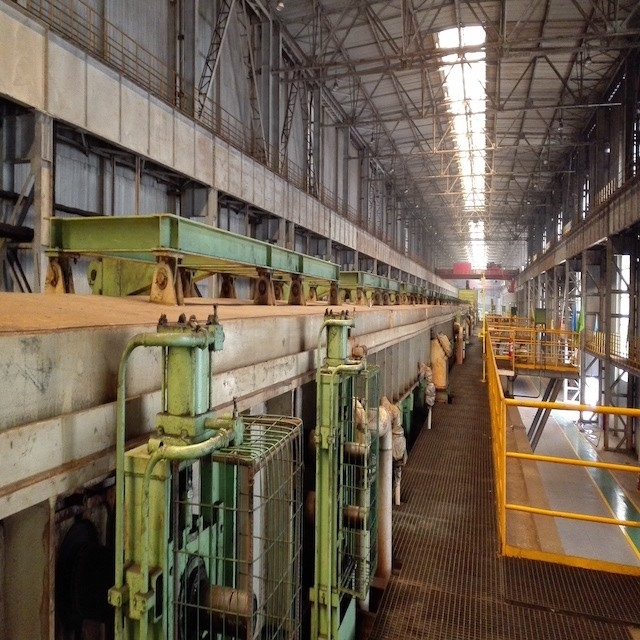

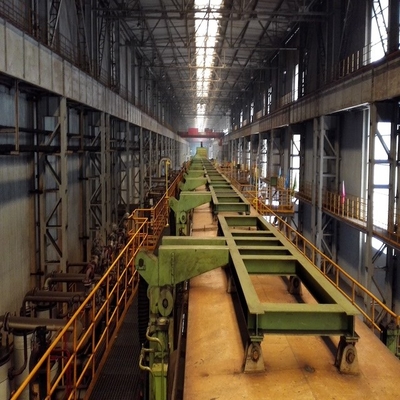

สายการดองกรดแบบต่อเนื่อง

สำหรับสายการดองกรดแบบต่อเนื่อง ส่วนหัวและส่วนหลังของขดลวดสองแบบที่ต่างกันจะต้องเชื่อมเข้าด้วยกัน ทั้งทางเข้าและทางออกของส่วนกระบวนการติดตั้งตัวสะสมเพื่อรับประกันการทำงานที่ไม่ต่อเนื่องโดยทั่วไปเมื่อกำลังการผลิตต่อปีเกิน 700,000 ตัน จะมีการใช้สายการหยิบแบบต่อเนื่อง

กระบวนการไหล

อุปกรณ์หลักตามการไหลของกระบวนการมีดังนี้:

โหลดด้วยตนเอง → ลื่นไถลเข้า → รถเข็นโหลดขดลวด I# &II# → จ่ายรีล I#&II# → มีดโกนแยกกาก I# &II# → ที่หนีบหนีบผมตรง 5 ลูกกลิ้ง I# &II# → กรรไกรตัดขวางI#&II# → ลูกกลิ้งนำแนวตั้ง → ช่างเชื่อม → เครื่องตัดเสี้ยว → ม้วนหยิก → ตัวสะสมรายการ → เครื่องตัดมาตราส่วน →

ม้วนบังเหียนปรับความตึง → ลูกกลิ้งนำแนวตั้ง → รางดองกรด → รางล้าง → อุปกรณ์เป่าขอบ → ลูกกลิ้งไกด์แนวตั้ง →

เครื่องเป่าลมร้อน → ม้วนบังเหียนปรับความตึง → ตัวสะสมทางออก→ ม้วนบังเหียนปรับความตึง → เครื่องตัดตามขวาง → ม้วนหนีบทางออก → รีคอยล์เลอร์ (EPC) →

รถเข็นขนถ่ายม้วน → ลื่นไถลออก → ขนถ่ายด้วยตนเอง

โหลดด้วยตนเอง → ลื่นไถลเข้า → รถเข็นโหลดคอยล์I# &II# → จ่ายรีลI# &II# → เครื่องขูดลอกคราบI# &II# → เครื่องหนีบผมหยิก 5 ลูกกลิ้งI# &II#

→เครื่องตัดตามขวางI# &II# →ลูกกลิ้งแนวตั้ง →เครื่องเชื่อม →เครื่องตัดเสี้ยว →ม้วนหยิก →ตัวสะสมทางเข้า →ตัวแบ่งมาตราส่วน →ม้วนบังเหียนความตึง →ลูกกลิ้งแนวตั้ง →รางน้ำกรด →รางล้าง →อุปกรณ์เป่าขอบ →ลูกกลิ้งนำแนวตั้ง →ลมร้อน เครื่องอบผ้า → ม้วนสายบังเหียนปรับความตึง → ตัวสะสมทางออก → ม้วนสายบังเหียนปรับความตึง → เครื่องตัดตามขวาง → ม้วนหนีบออก → เครื่องม้วนกลับ (EPC) → รถเข็นขนถ่ายม้วน → ลื่นไถลออก → การขนถ่ายด้วยตนเอง

ที่ทางเข้ามีแกนหมุนเปิดสองอันและกระบอกกันม้วนลูกกลิ้งลูกกลิ้งเชื่อมต่อกันผ่านตัวเย็บเพื่อให้แน่ใจว่าการผลิตจะต่อเนื่องที่ส่วนป้อนเข้าในตัวปรับระดับความตึง ชั้นออกไซด์ (ทูฟัล) จะขาดและช่วยให้กระบวนการดองง่ายขึ้นยังให้ความเรียบของพื้นผิวด้วยการยืดให้ยาวขึ้นแผ่นดองที่ทำความสะอาดจากชั้นออกไซด์บนพื้นผิวโดยผ่านถังอาบน้ำ (3 ชิ้น)ล้างพื้นผิวด้วยน้ำ RO ขณะผ่านถังล้างแล้วเป่าให้แห้งด้วยลมร้อนในเครื่องอบผ้าในหน่วยตัดแต่งขอบความกว้างที่ต้องการของแผ่นทำได้โดยการตัดจากทั้งสองด้านโดยใช้ใบมีดกลมในเครื่อง Electrostatic Oiling Machine พื้นผิวทั้งสองของแผ่นเคลือบด้วยน้ำมันต้านการกัดกร่อนในปริมาณที่ต้องการปริมาณการเอาอกเอาใจคือ 0.2-3.0 gr/m2 สำหรับพื้นผิวเดียวจุดตะเข็บถูกตัดแต่งในแนวตั้ง ม้วนสองม้วนแยกออกจากกัน และม้วนบนแกนหมุนและผลิตเป็นม้วน
